一、不銹鋼通風柜采用的標準為：

《金屬家俱通用技術條件》         GB/T3325-1995

《優質碳素結構鋼冷軋薄鋼板和鋼帶》GBJ16-2001

《通風柜產品技術標準》           GB/T6412-1999

《一般貨物運輸包裝通用技術條件》  GB/T9174-1988

《金屬家具質量檢驗及質量評定》    QB/T 1952.1-1994

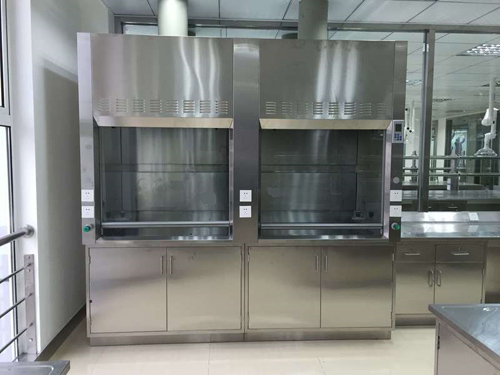

二、不銹鋼通風柜本體技術說明

外型尺寸：1200×850×2350mm、1500×850×2350mm、1800×850×2350mm接受定制

1、通風性能

（1）面風速：在移動門開啟寬度發生變化時,排風量相應變化的情況下,平均面風速保持0.5m/s不變。（平均面風速的變化只發生在移動門移動時，一旦達到一定位置，平均面風速隨即恢復至0.5m/s,相應之VAV排風量由通風控制系統接口配合提供之）。

（2）面風速勻度：通風柜在移門開啟寬度,平均面風速保持0.5 m/s情況下,于移動門開口截面,上下左右每隔0.3 m(以內)量測各自中心點所測得的面風速,其最大值,最小值與算術平均值(平均面風速)的偏差小于15%。

（3）通風柜阻力：通風柜移動門開啟至最高位置時，在達到《通風柜》JB/T6412-1999技術標準規定的排風量和平均面風速保持0.5m/s的條件下，通風柜阻力（壓損）小于70Pa。

（4）照度：通風柜大于1200LUX。

2、結構、材料及要求

(1) 柜體材質：柜體結構采用雙層結構，內襯板與304不銹鋼外殼間預留有足夠的空間供水、電、氣連接、安裝、維護以及通風柜滑輪及配重系統的安裝、維護，外殼采用1.2mm厚304不銹鋼模壓成型，具有防潮、耐高溫以及耐磨。

(2) 導流板：基材采用灰色倍耐板外包304不銹鋼，6mm厚，結構為三段式，防止柜內發生紊流，同時保證其對有毒有害物質的良好控制性，對不同比重氣體進行有效排放,通風柜內配置有導流板及其后的排氣夾層，導流板安裝位置與角度能使排氣分布均勻，無死角，在標準狀況下，導流板上方與中、下方出風口排風量比例約50+10%，以確保不同比重氣體均能有效排除。并具可調式排風量比例設計，可提高中、下方出風口排風量比例至80%以上，以適合不同實驗需要。

(3) 集氣罩: 采用錐形縮口集氣罩，304不銹鋼集氣罩底部入口為長方形開口，并具有良好集氣、降噪等功能。

(4) 調節門：采用6mm厚安全玻璃配平衡組合，視窗門下端配有移門把手，可協助氣流順暢通過降低紊流發生的可能性，視窗采用先進的配重系統可使移門輕易拉動升降停止于任何位置，平衡部分為無端式結構設計，玻璃操作門設計了上、下開啟，靈活的操作程序，可安全的完成特殊的實驗。

(5) 內襯板: 采用灰色倍耐板外包304不銹鋼，6mm厚,內襯兩側可拆裝互換檢修門板，便捷了水、電、氣等管線的安裝、維修、保養，而不必拆裝通風柜的主結構, 所有內襯板、導流板之裁切與預留孔位均以數控切割成形，平滑工整無毛疵邊，所有同型號通風柜內襯板及導流板外形、尺寸及孔位之精確度可允許任意互換。

(6) 滑輪組：采用移動門左右移用時輕巧、穩定，確保長期使用安全；滑輪組采用多個滑輪組組合設計，滑輪為尼龍材料，金屬材料支架。

(7) 地腳：采用高強度ABS調整腳，配不銹鋼螺絲、尼龍罩蓋、橡膠底座組合結構具防腐蝕、防震及調節平衡等功能；調節高度0～30mm。

3、不銹鋼通風柜水電氣配件技術說明

(1)儀表板：采用觸摸按鍵式微電子控制面板，標示電源、照明、備用（開關）及運轉指示燈等。

(2)保護裝置：獨立的電源、插座、漏電、過載、短路等故障保護裝置。

(3)照明：采用日光燈，易更換，且頂部的軟連接對爆炸有減壓釋放作用。

(4)插座：采用插座安裝在柜體的正面外側，每個通風柜兩邊各設4個插座。

4、技術指標：

(1)工作面風速：0.5m/s±20%。

(2)排風量：1500～2000m3/h。

(3)工作電壓：AC220V～380V。

(4)移門上下開啟寬度：500~700mm；

(5)排風阻力：小于70Pa；

(6)出風口尺寸：250mm、300mm。
